13602556382
源水是在化工廠生產(chǎn)的工業(yè)廢水?？捎玫乃|(zhì)量指示了潛在的有機(jī)和生物污損（BOD 5：8 - 15毫克/升; SS：13 - 38毫克/升; TOC：24 - 136毫克/升，pH值：8.1 - 8.3）。

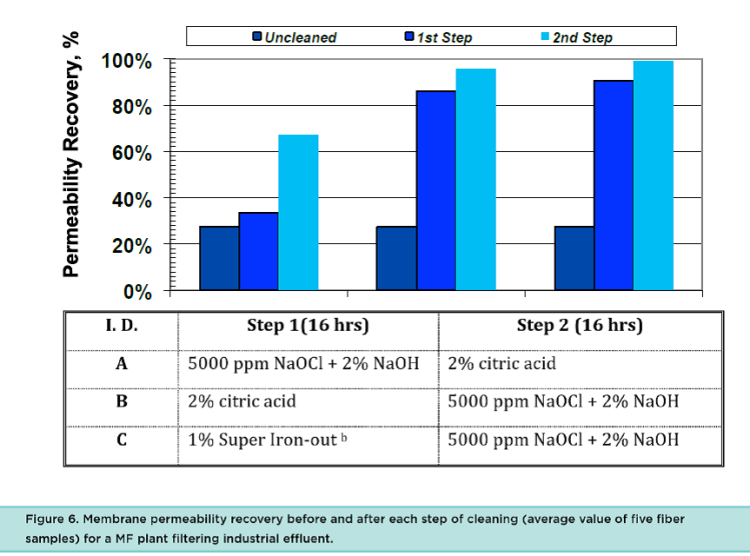

收到的膜樣品的滲透率顯示為新膜的28％。經(jīng)過兩步清潔后，方案A，方案B和方案C的膜滲透率分別為新膜的滲透率的67.1％，95.3％和98.6％。與水質(zhì)數(shù)據(jù)表明的相反，清潔研究的結(jié)果表明，膜污染主要是由自然界的無機(jī)污染物引起的，因?yàn)樵谇鍧嵉牡谝徊剑瑱幟仕岷统?jí)除鐵性能都優(yōu)于苛性堿和氯氣的混合物。 ，他們貢獻(xiàn)了大部分的滲透率恢復(fù)率。更有趣的是，在方案a中用苛性堿和氯的混合物進(jìn)行的第一步清洗似乎阻礙了隨后用檸檬酸的清洗，與方案B和方案C相比，導(dǎo)致膜通透性的總體恢復(fù)較低。在工廠現(xiàn)場(chǎng)部署了三個(gè)移動(dòng)式微濾裝置，用于處理工業(yè)廢水，而工廠自己的廢水處理廠則關(guān)閉以進(jìn)行維修和升級(jí)。進(jìn)行了膜清潔研究，以優(yōu)化微濾濾池的操作，研究結(jié)果如圖6所示。
膜表面的sem和edx分析如圖7所示。在清洗之前，內(nèi)外表面均顯示出大量的固體沉積物，以及大量的金屬元素，如mn，fe，cu，al和非-除了c和f（可能是膜介質(zhì)的一部分）之外的金屬元素，例如o，si和s。
在這種情況下，固體在膜表面上的沉積實(shí)際上可能充當(dāng)了有機(jī)污垢通過吸附直接粘附的屏障。因此，用苛性堿和氯的混合物進(jìn)行的清潔步驟對(duì)膜通透性的總體恢復(fù)僅有有限的貢獻(xiàn)。
清洗后，膜表面的sem圖像似乎沒有大多數(shù)沉積物，并且edx進(jìn)行的元素分析還顯示了非介質(zhì)元素的缺失或大大減少，這與圖6所示的膜滲透性幾乎完全恢復(fù)一致。
